合成高分子材料因其性能优异而被广泛应用，但“生产-使用-废弃”的线性经济模式引发了严重的环境与资源问题，也推动着以“单体-聚合物-单体”闭环循环为核心的可持续塑料体系的快速发展。尽管可循环聚合物研究已取得巨大进展，但多数已报道聚合物单体复杂、合成步骤繁琐、成本高，限制了其实际应用。聚草酸酯的原料可通过碳水化合物氧化或CO₂还原实现低成本制备，并且具有独特的海洋可降解性。但是传统缩聚法反应条件严苛，难以精确控制聚合物分子量。

针对上述挑战，金沙集团1862cc沈勇/李志波教授团队利用低成本的煤制甲醇下游衍生物草酸二甲酯和1,2-烷基二醇为原料，通过构建“缩聚-解聚”串联策略，合成了一系列环状草酸酯单体，并进一步通过开环聚合实现了高分子量、可闭环回收的聚草酸酯的合成。

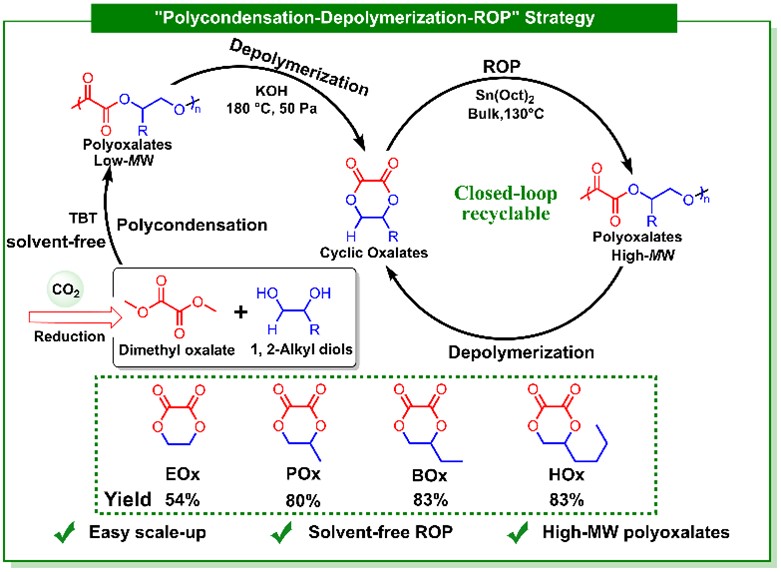

图1.“缩聚-解聚”策略制备高分子量、可闭环回收聚草酸酯

系统研究表明，侧链烷基长度显著影响聚合物的性能。PPOx、PBOx和PHOx均为无定形态聚合物，其玻璃化转变温度（T_g）随侧链增长而降低（从PPOx的29.3°C降至PHOx的-5.8°C）。相反，PEOx为半结晶性聚合物，熔点高达182°C，力学强度优异，拉伸强度可达100.5 MPa。此外，聚草酸酯具有突出的环境降解特性，其中PPOx薄膜在5天内即可在水中或人工海水中完全降解，降解速度显著快于PEOx，这为开发不同降解周期的海洋可降解材料提供了可能。

该研究成功建立了聚草酸酯的闭合循环。在乙醇酸钠催化下，在170℃、50 Pa下，高分子量的PPOx（M_n= 32.2 kDa）可在4小时内完全解聚，以高收率回收得到纯净的POx单体。回收的单体可再次用于开环聚合，再生聚合物的分子量与原始聚合物几乎一致，实现了“单体-聚合物-单体”的闭环生命周期。

相关工作在线发表于Chemical Science，金沙集团1862cc博士研究生刘亚雷为论文的第一作者。金沙集团1862cc沈勇教授、李志波教授为论文的共同通讯作者。该工作得到了国家区域创新发展联合基金（辽宁省）、青年科学基金（B类）和山东省泰山学者项目的资助。

原文链接：https://pubs.rsc.org/en/content/articlelanding/2026/sc/d5sc08361c
